界面原型与预览
原型设计稿是交付物，覆盖桌面端八屏与手机端四屏。风格与产品气质一致：品牌橙 #e16531（取自 logo）主色、暖中性底色、亮暗双主题。源文件（HTML＋共享设计系统 prototypes.css）在仓库 docs/design/prototypes/，截图在 docs/src/public/screenshots/。
每屏均可加 ?theme=dark 参数查看深色版；首页轮播的右上角按钮可切换截图主题。
桌面端
| 屏幕 | 说明 |
|---|---|
| 未登录直连态 | 零配置：UDP 广播自动发现同网段终端；会话标注「仅存本机 · 不入归档」；无对话＝列表态长方形面板（不摆聊天面板），点好友展开对话 |
| 好友列表 | 协作态下的纯好友列表（布局令列表态）：组织架构通讯录分组、搜索好友／工号、在线数统计；点好友展开对话，再点当前好友或 ✕ 关回列表态 |
| 登录协作态 | 长连接在线、全量归档；服务端不可达时状态徽标显式回落提示 |
| 单聊 | 归档起点「归档自 X 时刻」、跨态会话「未归档」不可关闭、撤回仅显示层（原文留存） |
| 群聊 | 公告、@提醒、成员管理；群消息同样全量归档 |
| 组织架构 | 部门树、成员卡片、汇报链路、直属上级、可见性策略提示 |
| 文件传输 | 点对点直传不经服务端、断点续传、元数据入归档 |
| 归档检索 | 管理台：人员＋时间＋关键词检索、撤回原文留存标记、查阅日志、导出留证 |
未登录直连态

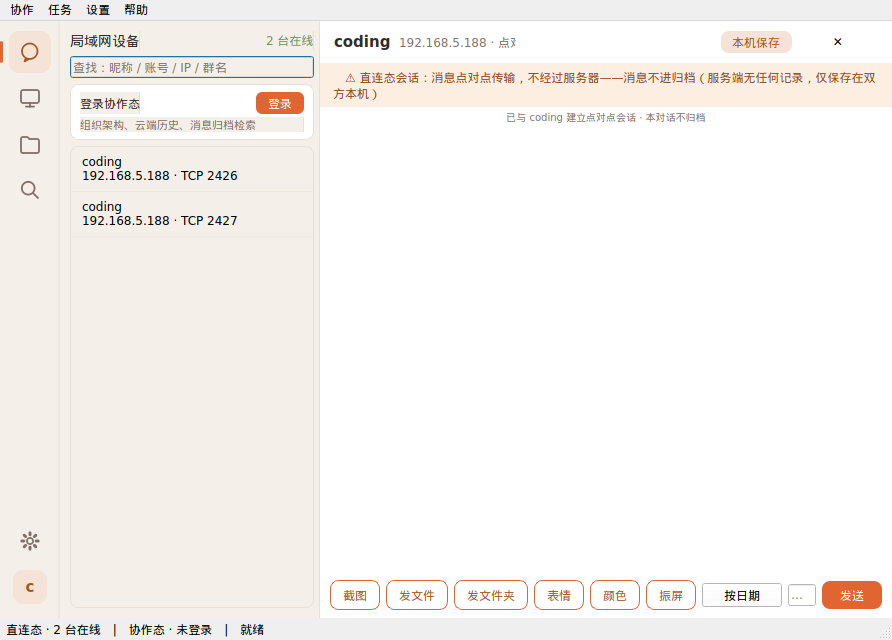

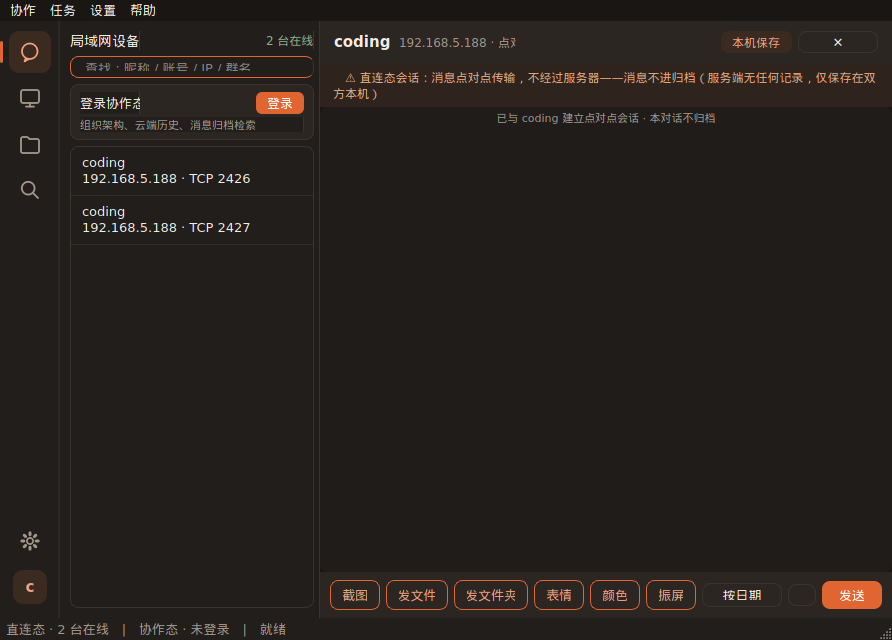

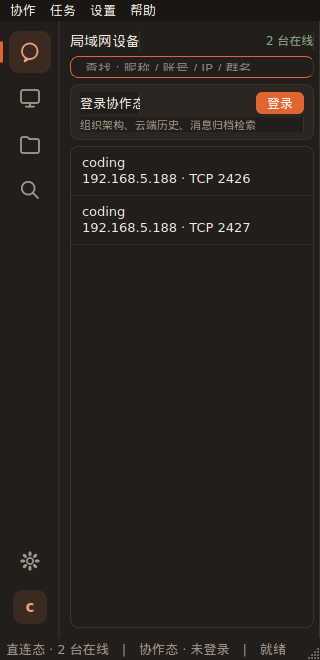

实况截图：双实例同机互发现（UDP 2425；2026-10-10 原型走查 rail 面落地后 重摄，浅／深配平）。布局令（2026-10-08）：无对话＝ 「左菜单＋好友列表」长方形列表态，不摆聊天面板——启动/关会话即此态； 点好友后右侧展开对话（点好友或点标题栏 ✕ 回列表态），展开态实况见下方 第三、四张（真实客户端窗口，test_mode_switch 布局腿程序化抓取，深色随 2026-10-09 补摄）。
好友列表

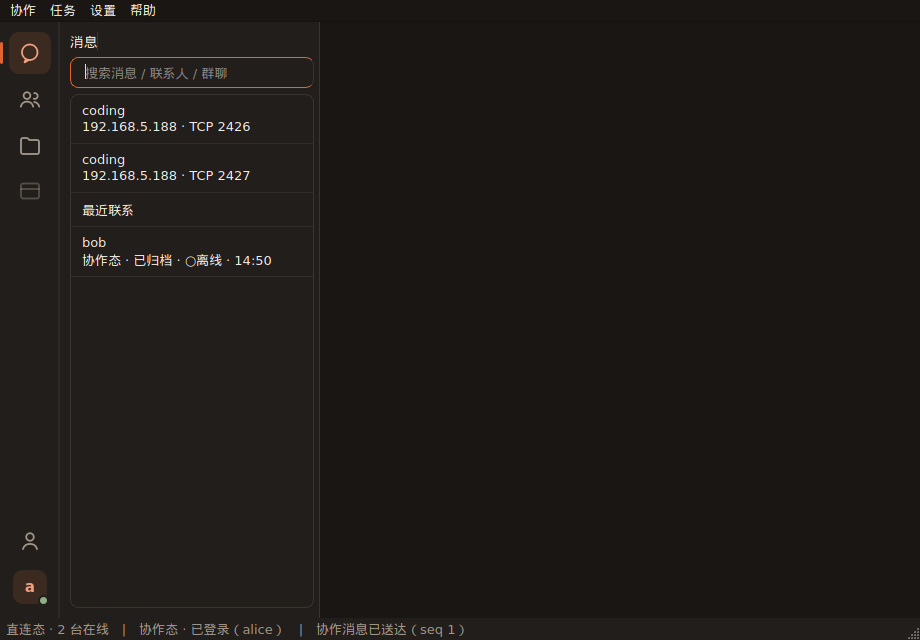

实况截图（协作态列表态，2026-10-09 补摄、2026-10-10 浅色重摄＋深色补齐， 同日 rail 面走查后随批重摄）：登录协作态、未开会话＝「左图标栏＋消息列表」 长方形列表态（不摆聊天面板）——局域网设备分组（在线数统计）＋「最近联系」 分组（未读／在线标识、星标置顶随常用联系人）＋「群聊 · 服务端归档」分组； 搜索栏按昵称／账号／IP／群名过滤；点好友展开对话、再点当前好友或 ✕ 关回 列表态（真实客户端窗口，test_mode_switch 布局腿程序化抓取）。如实更正： 2026-10-09 首轮入库的「浅色」实为深色抓图——测试切暗腿的还原缺陷（system 档判暗兜底回读已被染暗的调色板，还原又落回深色），浅图带暗入库；本轮修 抓取机制（还原改显式回亮色）后浅色重摄、深色一并补齐。

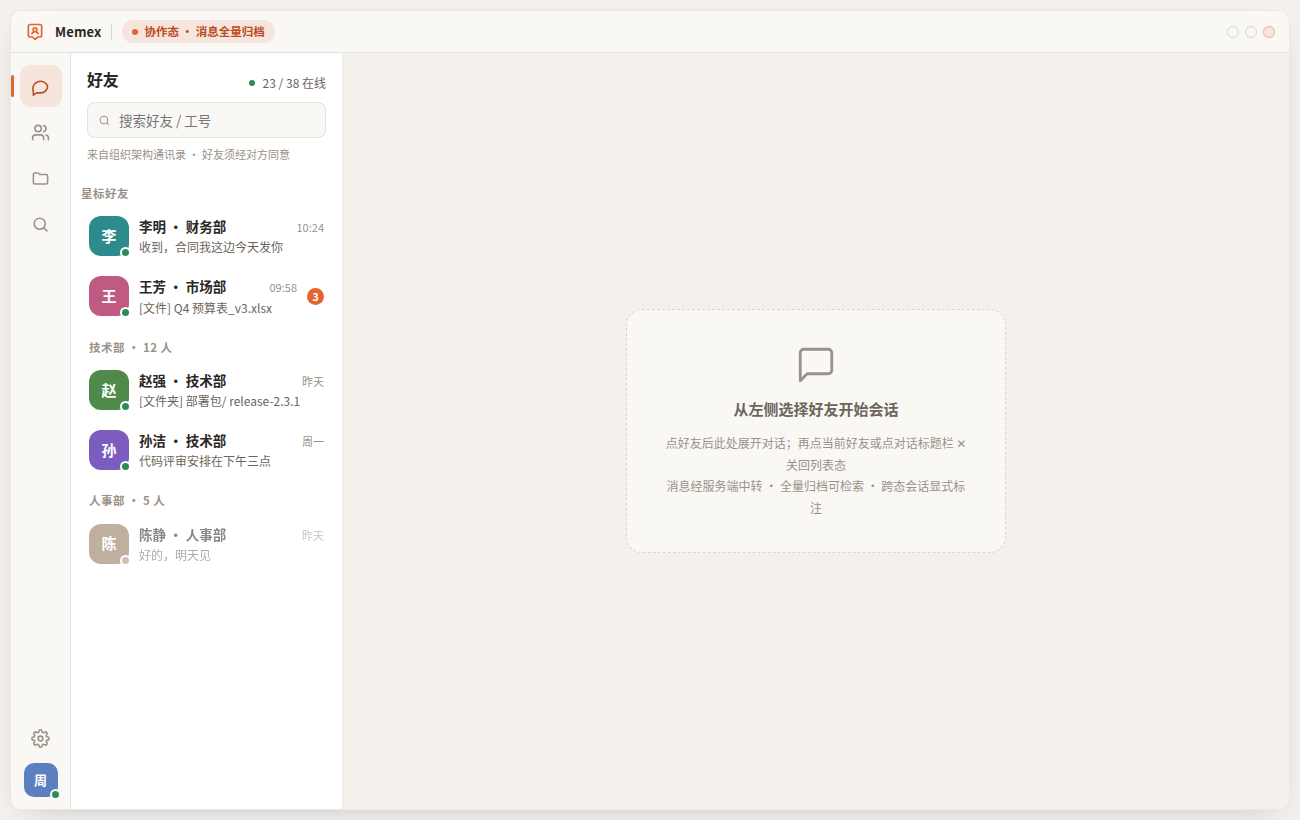

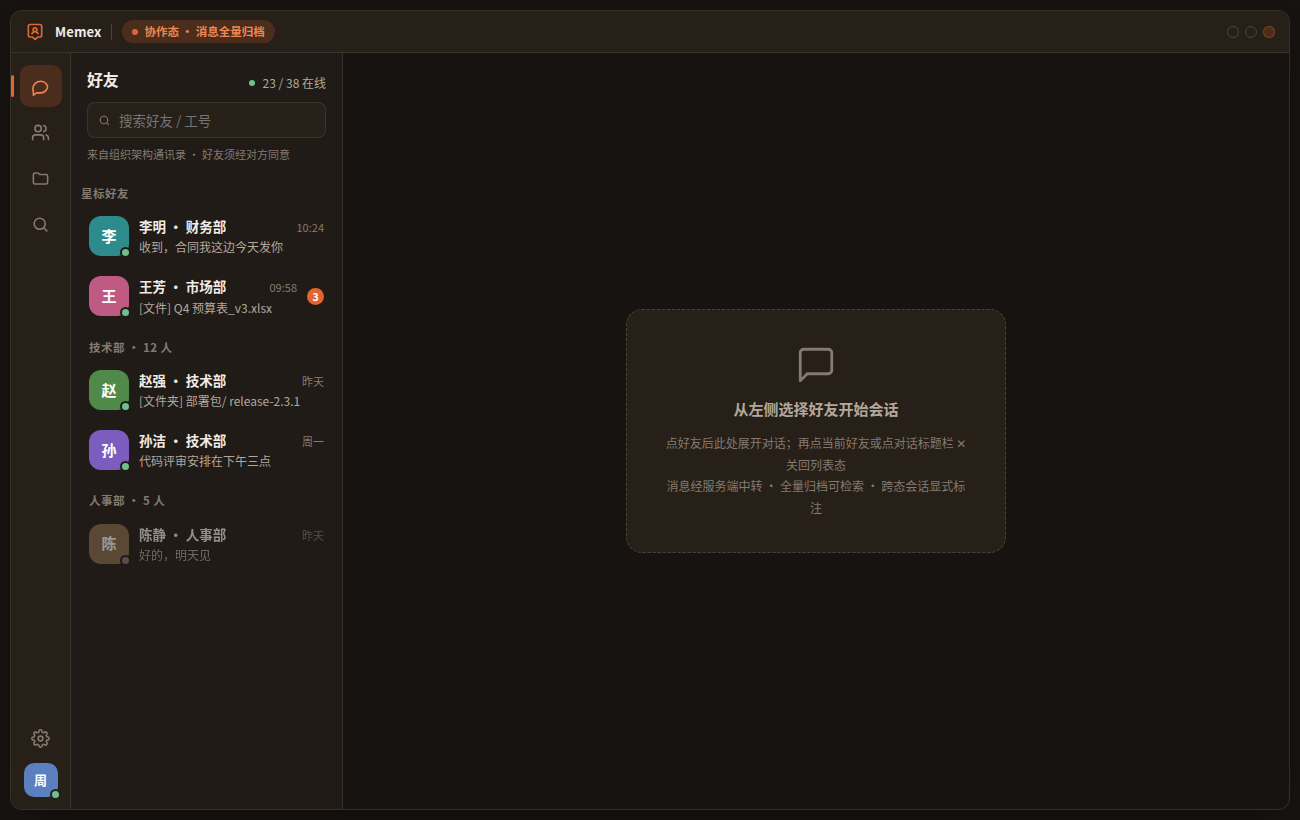

原型稿：浅色与深色各一（协作态好友列表设计稿，保留备查）。
登录协作态

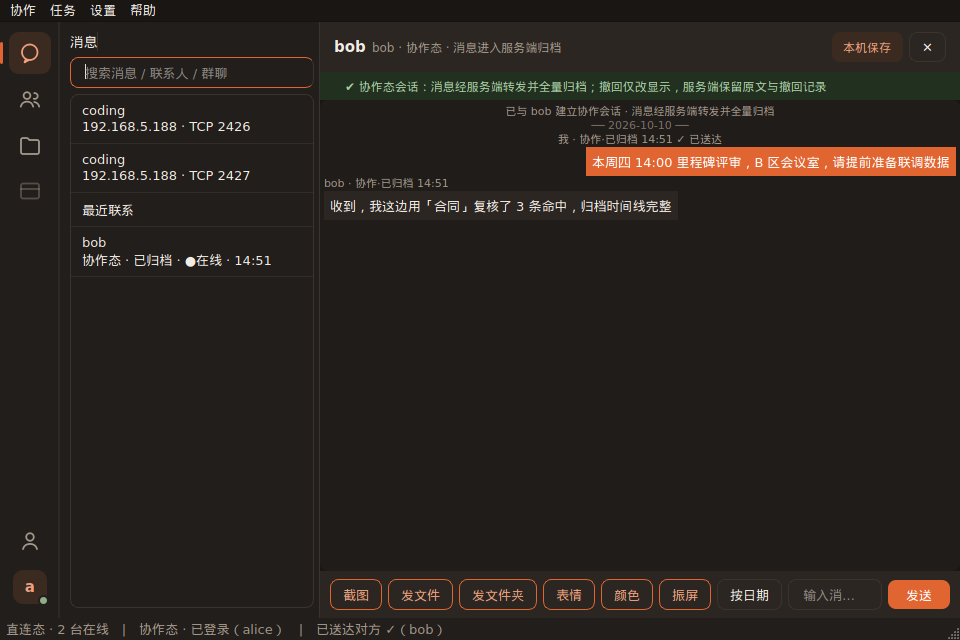

实况截图：协作单聊互发文本——「最近联系」分组带在线标识与末条时间，行首 标注「协作 · 已归档」，送达回执「已送达对方 ✓」入状态栏（2026-10-10 rail 面走查后重摄，浅／深配平）。

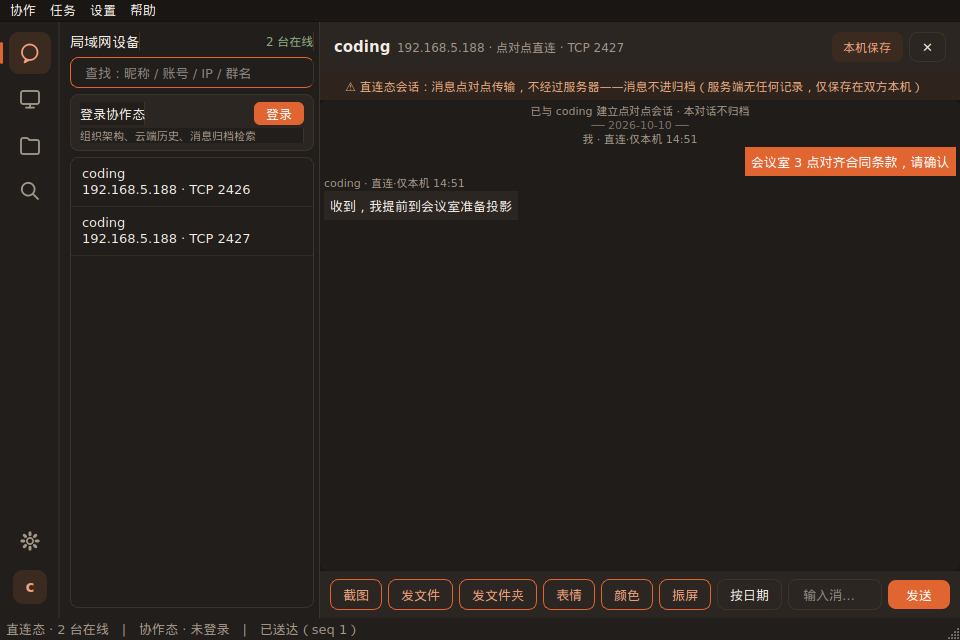

单聊
实况截图：直连单聊互发文本——外出气泡品牌橙靠右、来访气泡靠左，行首标注「直连·仅本机」，顶部常驻「消息不进归档」横幅（2026-10-10 rail 面走查后重摄，浅／深配平）。
群聊

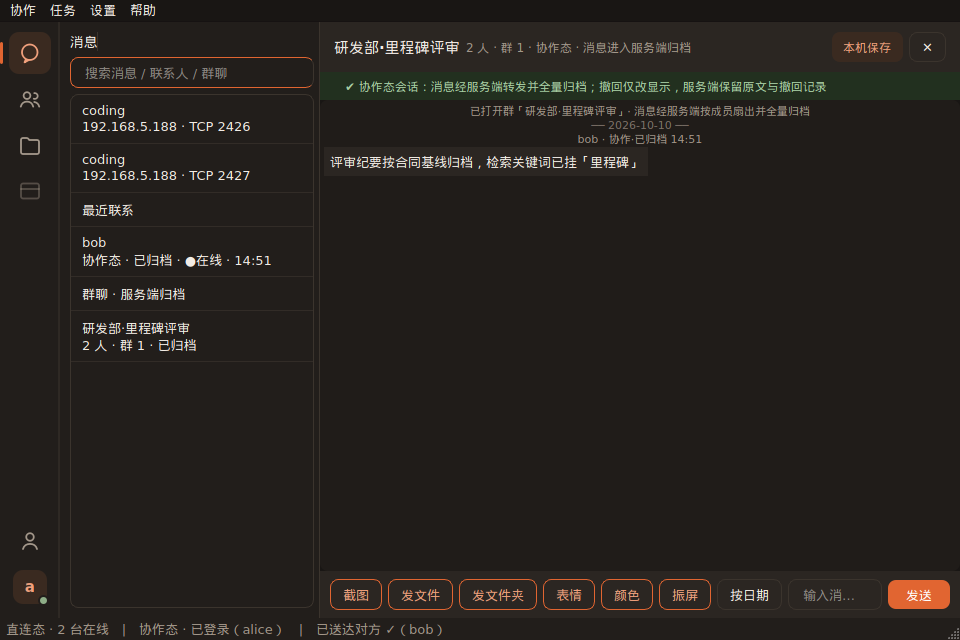

实况截图：服务端群会话（bob 授 group_creator 特权后建群拉 alice）——群 消息经服务端扇出并全量归档，侧栏「群聊 · 服务端归档」分组带群人数与归档 标识（2026-10-10 rail 面走查后重摄，浅／深配平）。
组织架构

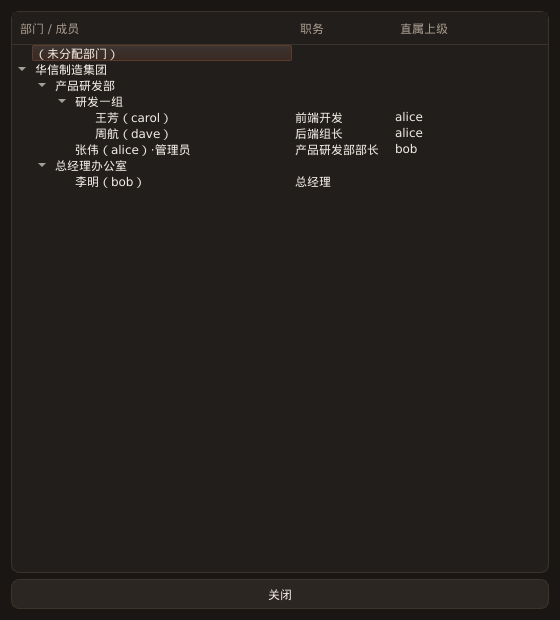

实况截图：组织架构对话框独抓（部门／成员树），画面不含窗口 chrome，不随 2026-10-10 rail 面改版，核对后沿用。

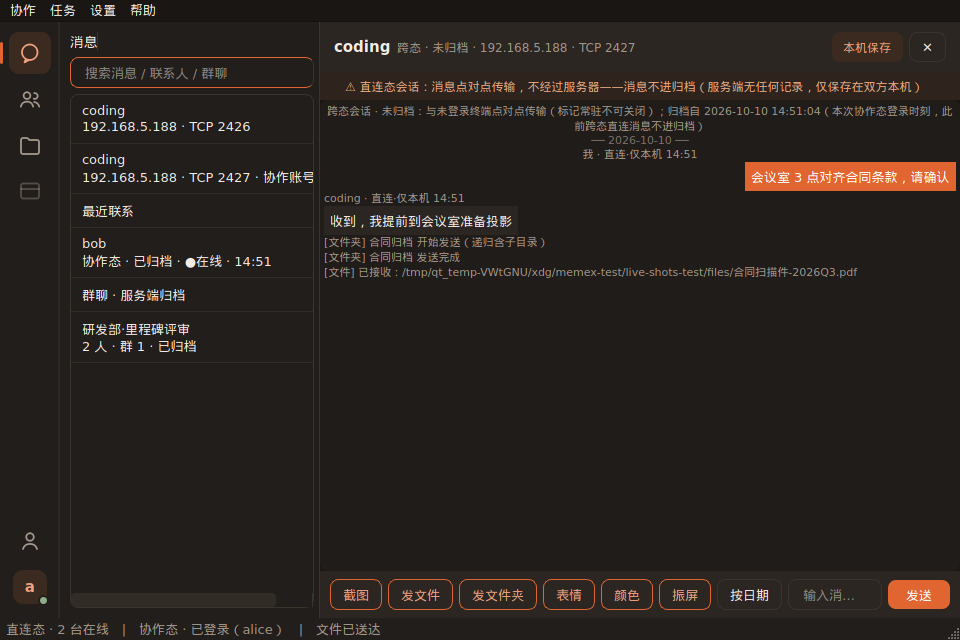

文件传输
实况截图：直连文件通道真实收发——主窗发整目录（「[文件夹] 开始发送／发送 完成」系统行）＋对端发文件（「[文件] 已接收」系统行含落盘路径），跨态直连 会话按归档自行口径标注（2026-10-10 rail 面走查后重摄，浅／深配平）。
归档检索

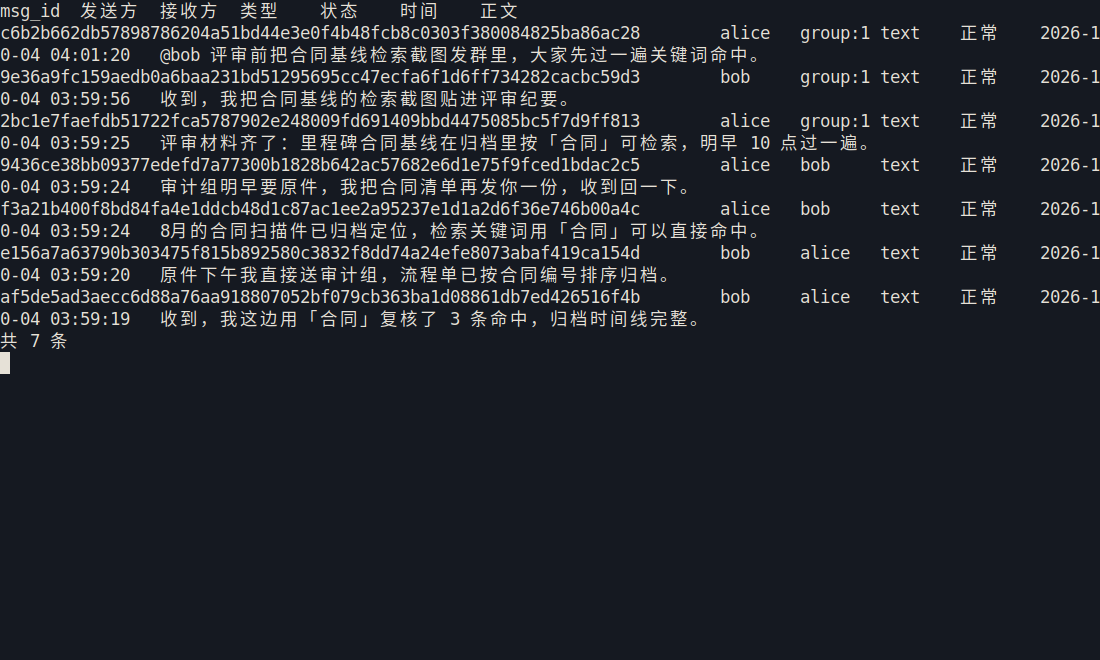

实况截图：服务端 CLI 终端输出（检索命中的归档表），无窗口 chrome，不随 2026-10-10 rail 面改版，核对后沿用。
功能对话框（八屏预览集外）
以下功能界面为对话框级，不在桌面八屏预览集内（需入轮播预览集另立走查单， 当前仍不占十二席之一）。两者实况由各自对话框冒烟腿程序化抓取（真服务端 进程＋真实数据面，浅／深各一配平，2026-10-11 补摄）：
任务清单对话框（R27-1）：自建／完成／提醒＋他人分配（同群／同部门互派）； 2026-10-10 补日历视图（月历标到期日＋点日筛选该日到期，默认收起） 与关窗后台驻留（关窗＝hide 不销毁，30s 轮询与提醒常驻通知中心）。

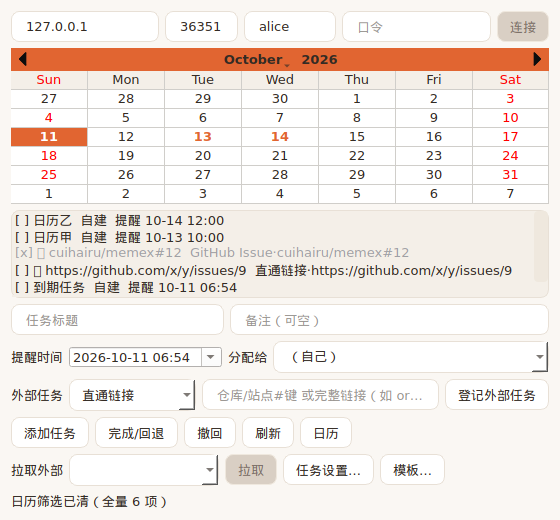

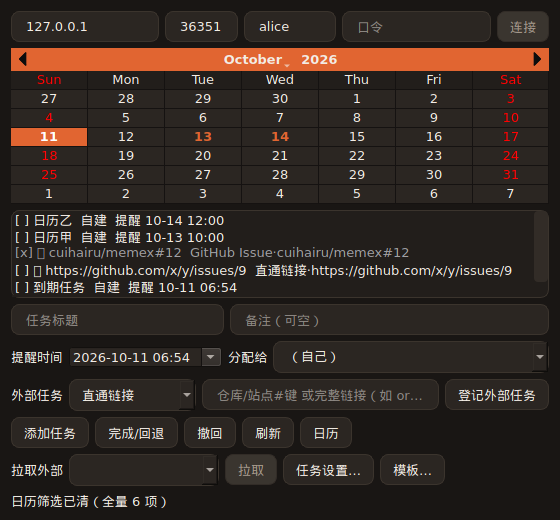

实况截图：清单台账六项（自建／提醒行、
[x]完成态、🌐 直通链接与模板键 外部条目）＋日历视图展开态（到期日品牌橙标注、点日筛选该日到期）＋外部 任务登记与拉取面（test_task_dialog冒烟腿程序化抓取）。

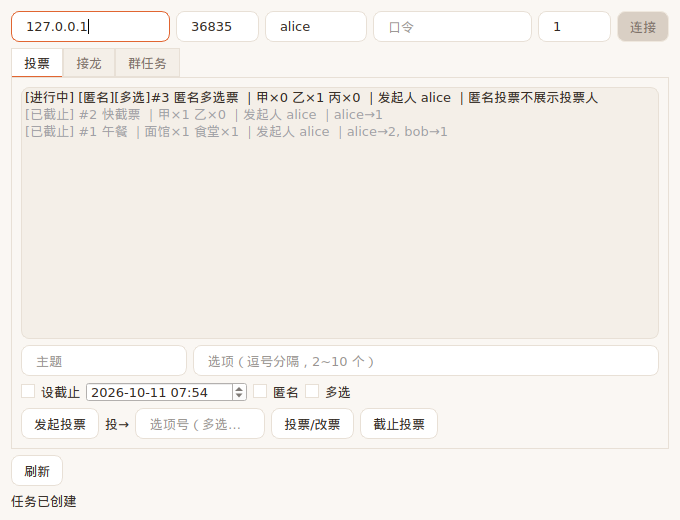

群工具对话框：群任务建／认领／完成；2026-10-10 补截止提醒 （due_ms，30s 轮询到点经通知中心 IMPORTANT 强提醒）。

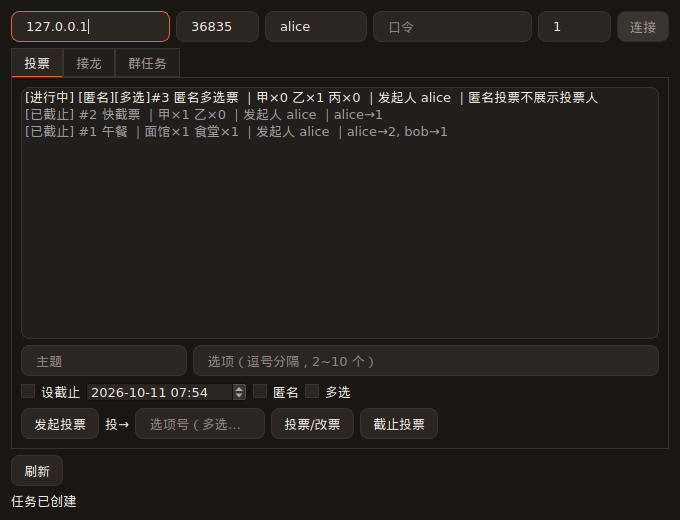

实况截图：投票页台账三票（进行中·匿名多选、到点自动关票、改票覆盖的记名 台账）＋发起区（主题／选项、截止／匿名／多选勾选、投改票、截止投票）； 接龙与群任务两页同窗内标签切换（
test_group_tools_dialog冒烟腿程序化 抓取）。
手机端
| 屏幕 | 说明 |
|---|---|
| 初始化向导 | 第一步即域名／服务器地址（必填＋连通性校验），未完成不能进入主界面（R17） |
| 会话列表 | 移动端全部为协作态，不出现任何免登录入口（R18） |
| 聊天 | 已读回执、文件卡片、归档状态随手可见 |
| 我 | 设备管理、桌面端单点在线说明、留存策略展示 |

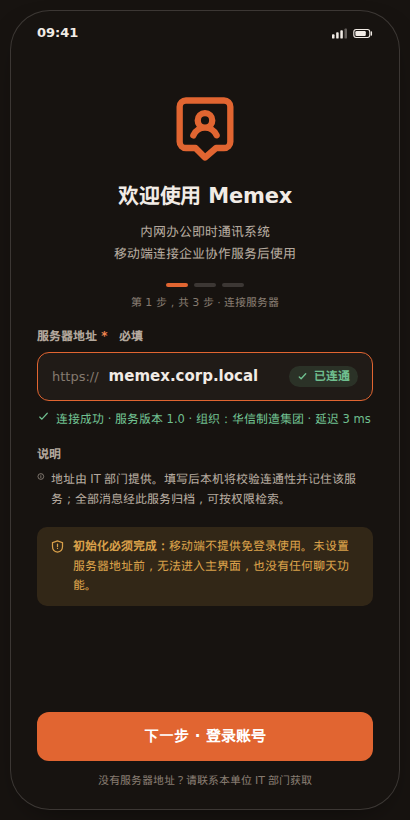

初始化向导

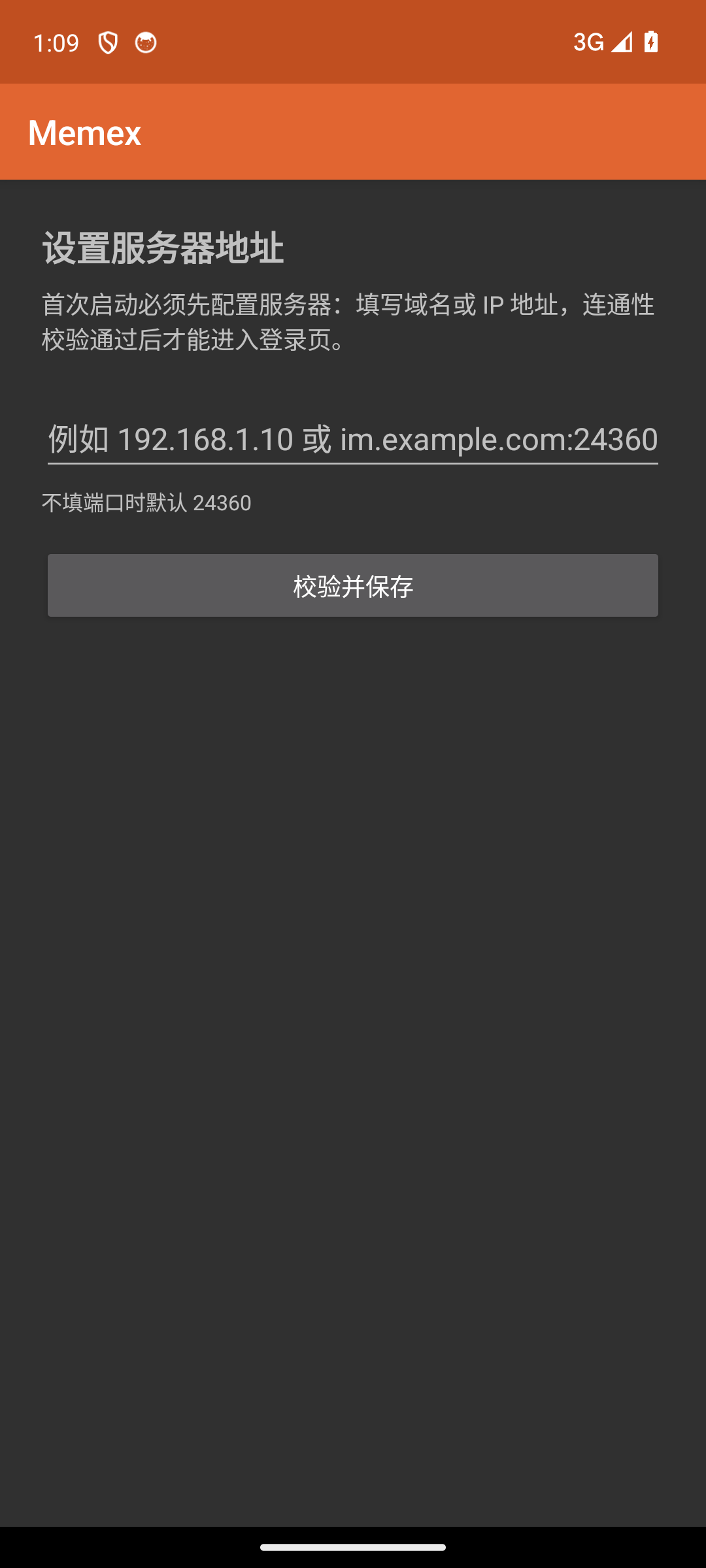

实况截图（Android，T6.3）：首次启动强制进入服务器地址设置页，填写域名／IP（可带端口，缺省 24360）并连通校验（PING→PONG）通过后才放行登录——未完成初始化不出现任何可聊天界面（R17）。深色补摄（2026-10-10 深色主题走查，walkthrough-18 同源）。

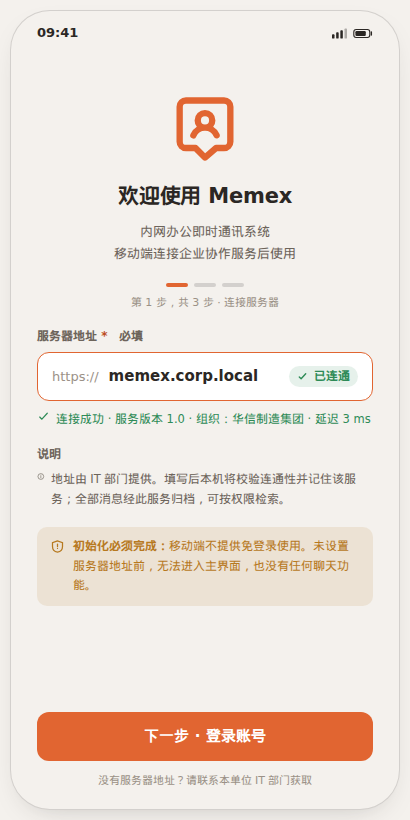

原型稿：浅色与深色各一。
会话列表

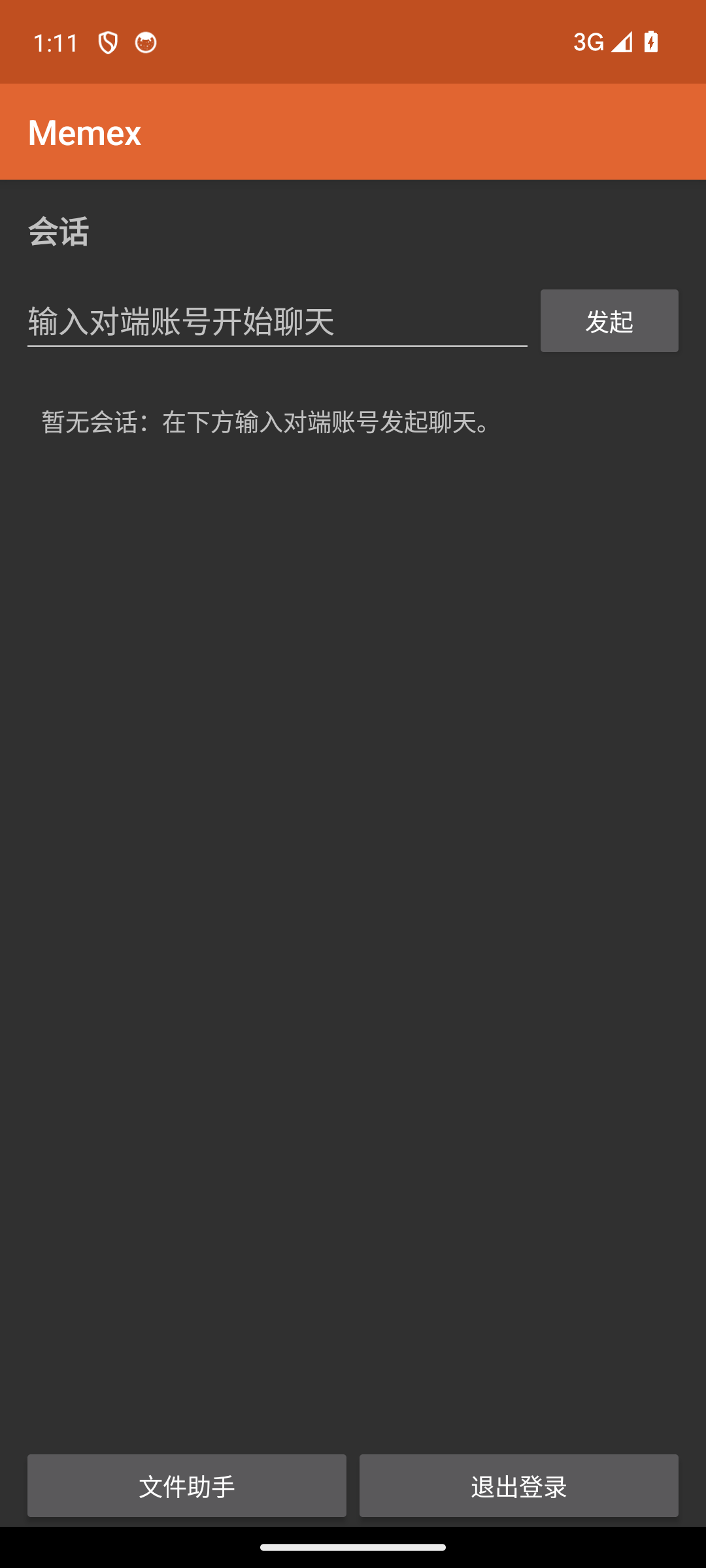

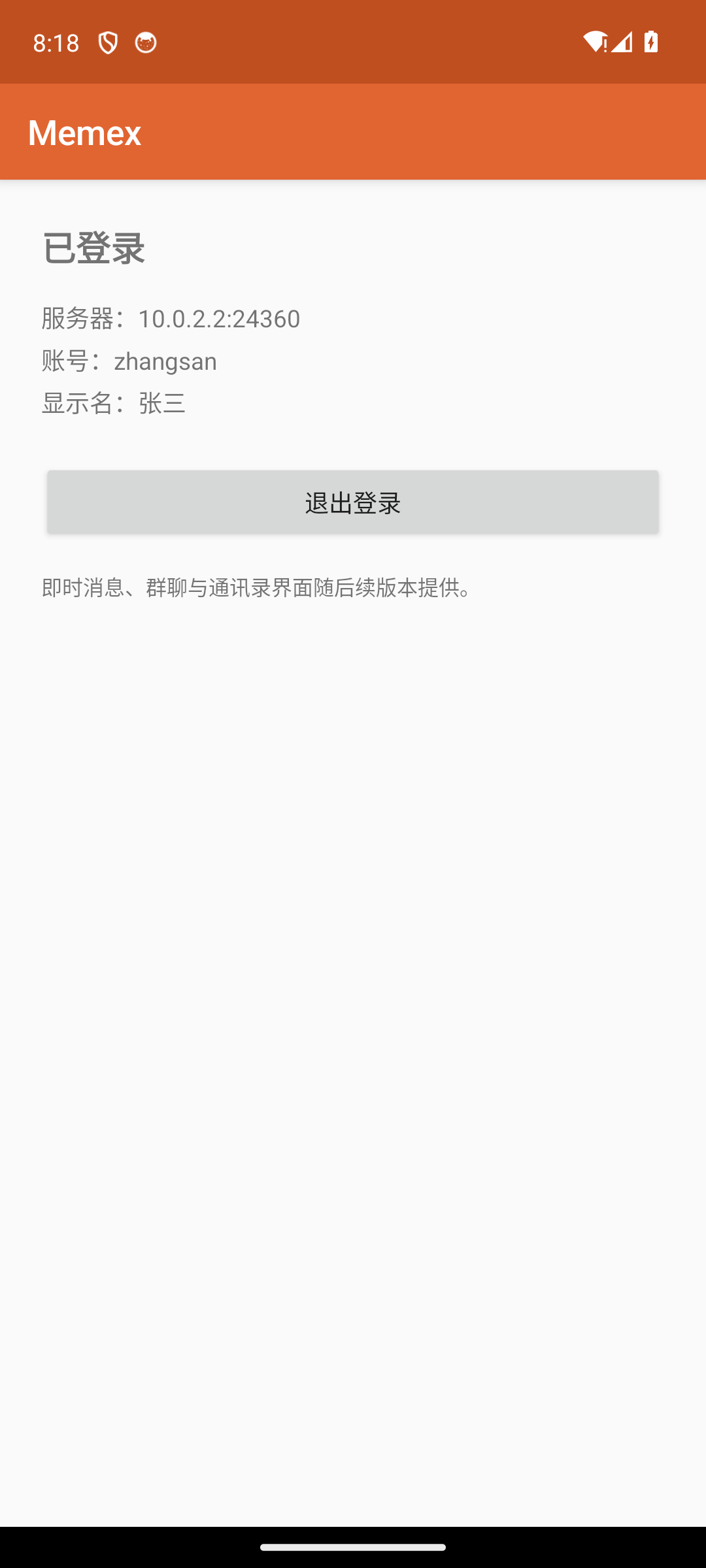

实况截图（Android，T6.3）：登录成功后的主界面——协作态唯一入口，无任何免登录形态（R18）。深色补摄（2026-10-10 深色主题走查，walkthrough-19 同源）。

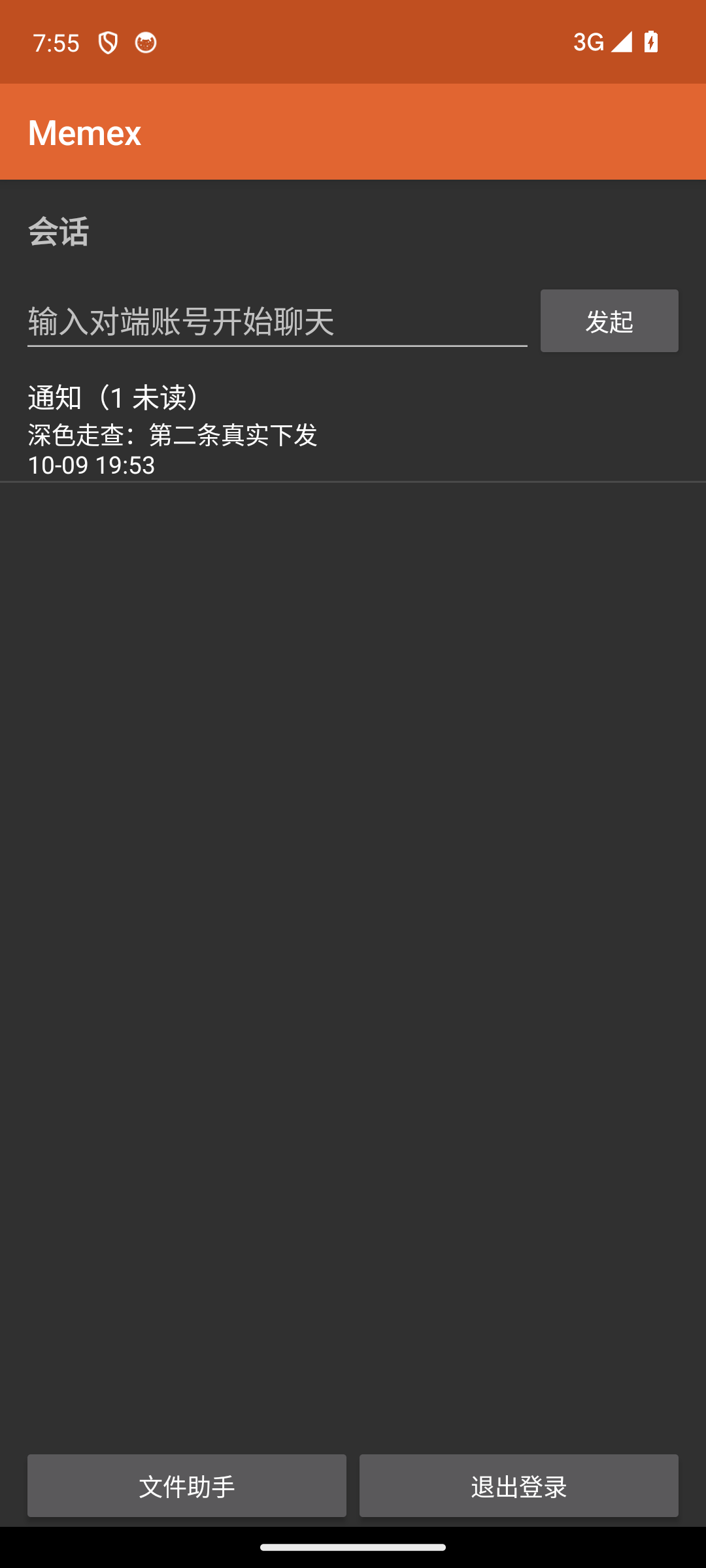

会话列表屏实况（Android，2026-10-09 走查补摄）：会话列表带未读角标、发起会话 输入框（对端账号）、文件助手／退出登录入口；真实服务端下发（webhook 通知镜像） 落会话并计未读——浅色（上）／深色（下）各一（walkthrough-08/11 同源）。

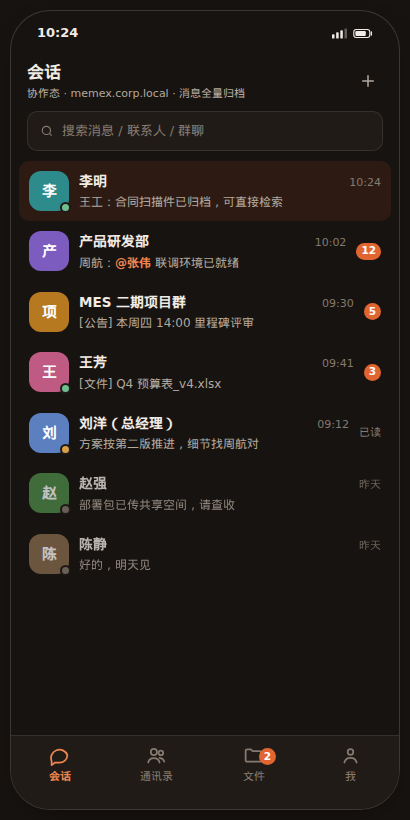

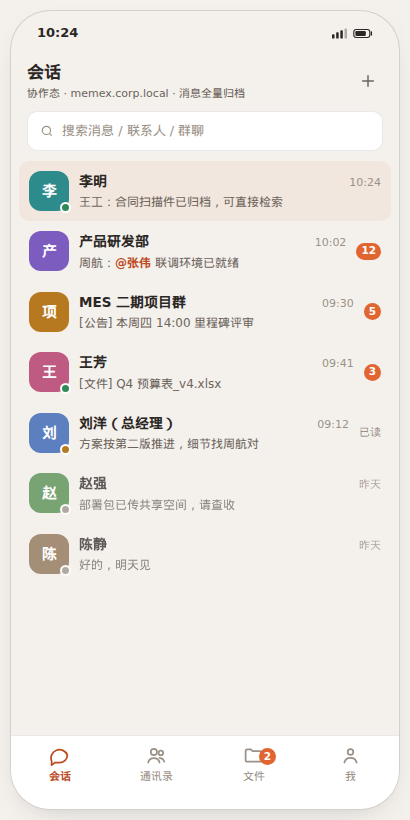

原型稿：浅色与深色各一（保留备查）。
聊天

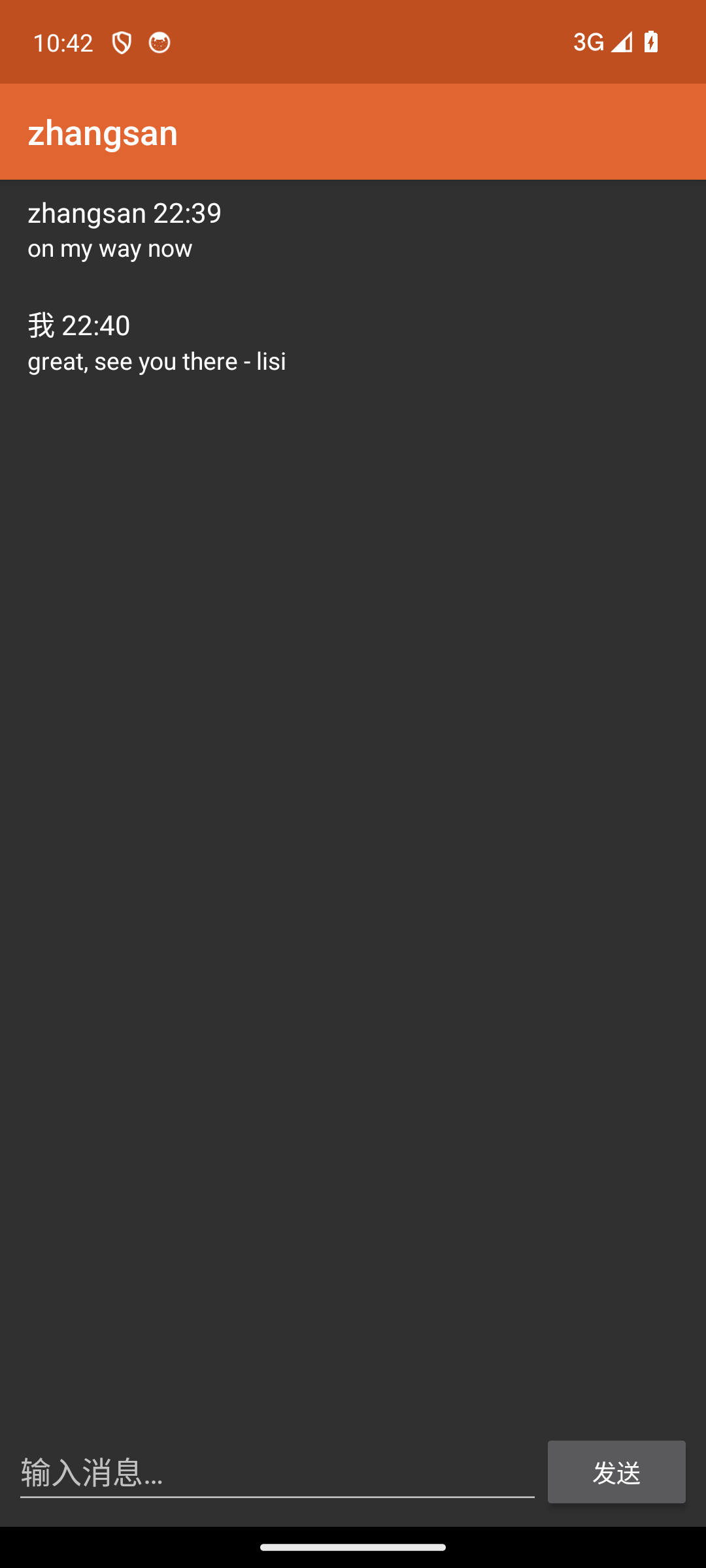

聊天页实况（Android，2026-10-09 第二轮补摄）：真实人对人互发——zhangsan 离线 发给 lisi、lisi 登录收离线后在线回复，双向气泡（对端行＋「我」行，各带时间） 全链实录：离线投递→登录送达（未读角标）→在线回复（服务端受理并归档，SQLite messages 表核实）；浅色（上）／深色（下）各一（walkthrough-14/16 同源）。 发送路径（BUG-006 修复后）实测不崩、受理即渲染。富交互实录：长按消息即出系统 选择工具栏＋「已复制」toast（walkthrough-15 入档）。如实注明：回复／表情／ 滚动加载等入口 Android 端尚未实现（T6.3 范围外），无图可摄；另图中对端消息的 服务端归档恰触发新登记的 BUG-007（msg_id 撞车静默吞档，投递不受影响），见 BUGS.md。
原型稿：浅色与深色各一（保留备查）。
我

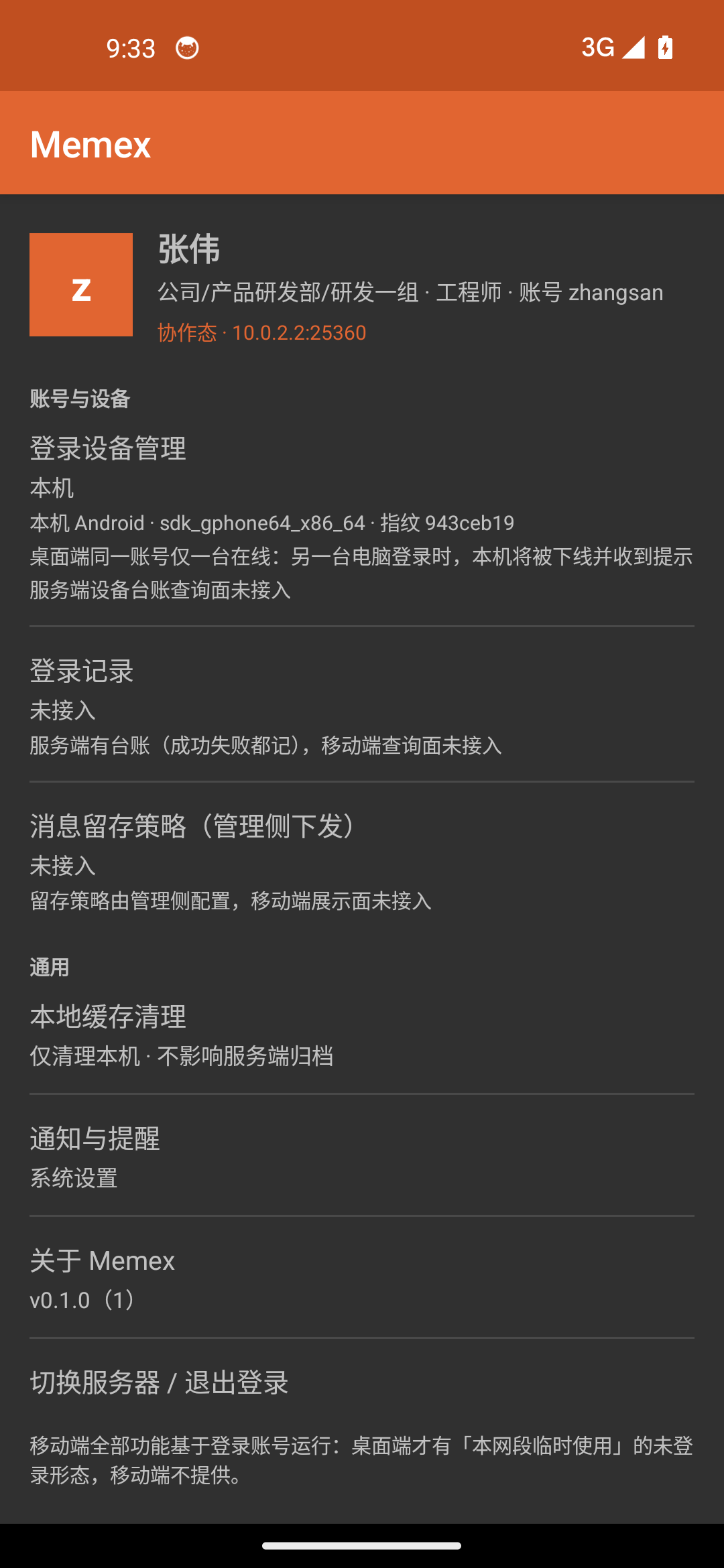

Android 实况（2026-10-11 走查，walkthrough-20/21 同源）：账号卡组织资料 （ORG_QUERY 拉真实姓名/部门/职务）、本机设备指纹、本地缓存清理、通知入口、 关于、切换服务器/退出登录；服务端设备台账/登录记录/留存策略查询面协议未开， 屏内如实标「未接入」，不留假数据。浅色（上）／深色（下）各一。

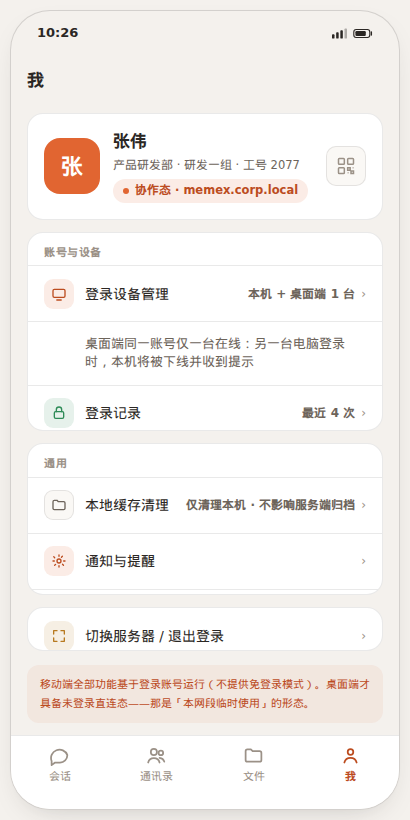

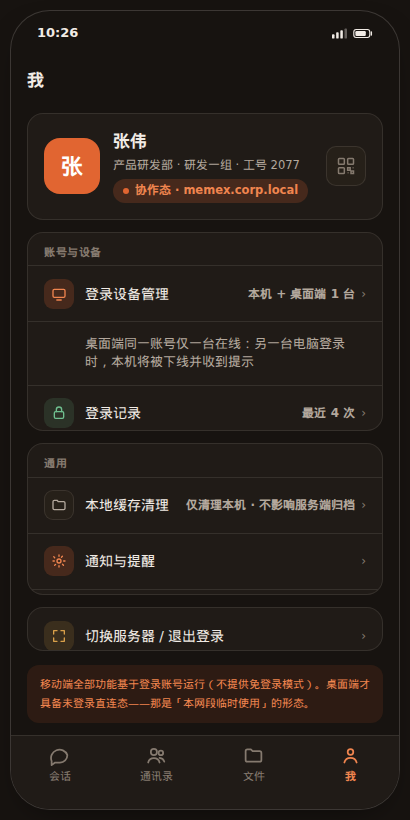

原型稿：浅色与深色各一（保留备查）。
原型源文件
原型为纯 HTML＋CSS（无框架依赖），浏览器直接打开即可交互查看：
- 桌面端：desktop-direct（列表态：无对话不摆聊天面板）· desktop-direct-chat（点好友后对话展开）· desktop-friends（协作态好友列表·列表态）· desktop-collab · desktop-chat · desktop-group · desktop-org · desktop-files · desktop-search
- 手机端：mobile-init · mobile-sessions · mobile-chat · mobile-me
功能实现后，本页截图将逐步替换为客户端实况截图。当前进度（2026-10-10 预览核验轮更新）：BUG-007 实施批（42c4b46，服务端撞 id 消歧＋移动端 seq 台账）无界面变化；全部既有实况不做重摄、改为像素级 核验为当前——test_live_shots＋test_mode_switch 重跑再生的 14 张桌面实况对入库版逐张比对，差异 均为消息时钟与临时路径文字（0.00%–0.39%，UI 结构零差异），锁屏验收图本轮重跑字节级一致，紧急弹窗 验收图与 test_notify 再生抓图像素级一致，docs 全站截图引用 38 处零缺失；剩余原型稿均如实标注 （「我」屏未建、备查稿保留）。此前口径（2026-10-10 复核轮更新）：2026-10-10 原型走查 rail 面落地 rail 面落地（左图标导航栏，b92de8a）后，桌面端五屏实况重摄浅／深配平——直连列表态／单聊／登录协作态／ 群聊／文件传输（test_live_shots 程序化驱动真实服务端＋双直连实例＋对端协作引擎抓取，逐张目检）；组织 架构（对话框独抓）与归档检索（服务端 CLI 终端输出）画面不含窗口 chrome、不随 rail 改版，核对后沿用； 好友列表屏分组描述随 rail 批改名同步更正（「协作会话 · 服务端归档」→「最近联系」＋「群聊 · 服务端归 档」）。2026-10-10 功能落地复核轮：rail 后落地的六项提交逐项核对——聊天日界线 （3f95bdd，聊天历史按日插「── yyyy-MM-dd ──」分日系统行）为桌面聊天渲染，重摄轮 （0ca8d81）摄于该提交之后、实况已含日界线，手机端未触及（仅改 main_window.cpp）； 任务提醒常驻（d870898，任务对话框关窗 hide 后台驻留、30s 轮询与提醒常驻通知中心）、 任务日历视图（1141677，月历标到期日＋点日筛选）、群任务截止提醒（41f31ce，due_ms ＋30s 轮询到点 IMPORTANT）三者均为对话框级新界面，不在八屏预览集内、不影响既有 实况，已如实补注（见上「功能对话框（八屏预览集外）」节）；BUG-005 收口（fbfe6ef， 测试假设修正）与 BUG-007 设计（37b89a0，设计文档）无界面变化。全部既有 live-／ layout-／mobile-live-* 实况核对沿用不重摄。此前的进度口径：桌面端八屏已全部替换为实况截图（浅／深各一，真实客户端在 Xvfb 下拍摄，逐张目检非原型稿）；未登录直连态已随布局令（2026-10-08）重摄为「列表态」实况（浅／深各一，Xvfb 双实例互发现拍摄），「会话展开态」实况浅／深各一补齐（点好友后，test_mode_switch 布局腿程序化抓取，深色本轮切暗补摄）；好友列表屏实况浅／深各一（协作态列表态，登录后经生产 ✕ 路径关回列表态抓取——局域网设备＋「协作会话·服务端归档」两分组，test_mode_switch 布局腿程序化抓取；浅色 2026-10-10 重摄更正——2026-10-09 首轮入库误为深色抓图，抓取机制还原缺陷已修，深色同轮补齐）；手机端初始化向导与登录成功主界面为 Android 实况（T6.3 模拟器走查，与 apps/android/docs/walkthrough-0*.png 同源；深色随 2026-10-10 深色主题走查补齐，walkthrough-18/19 同源）；会话列表屏与聊天屏本轮补 Android 实况浅／深各一（2026-10-09 模拟器 android-34＋本机 serve 走查，与 walkthrough-08/09/10/11 同源）——聊天屏实况 2026-10-09 第二轮已换真实人对人互发（离线投递→登录送达→在线回复全链，BUG-006 修复后实测不崩；长按复制富交互入档，walkthrough-14/15/16 同源，详见上「聊天」小节）；「我」屏 Android 未建、iOS 代码-only——暂仍为原型稿并如实标注。鸿蒙端（T6.2 桌面矩阵项，工具链/证书/真机未备受阻；鸿蒙手机版 T6.6 代码-only＋CI，编译腿待 OHOS 工具链）不为其承诺实况截图。2026-10-10 首页轮播实况化轮：文档站首页（docs/src/index.md）界面预览轮播十二席中十一席由原型稿渲染换为客户端实况截图（桌面八屏＋手机初始化向导/会话列表/聊天；「我」屏 Android 端未建仍原型稿），轮播组件（ShowcaseCarousel.vue）改定高等比 contain 适配实况件离散宽高比（0.45–1.67），四张无后缀浅色实况件统一命名补 -light（layout-friends／mobile-live-init／mobile-live-sessions／mobile-live-chat，抓取腿与本文档引用同步）；原型渲染件保留在库备查。2026-10-11 对话框实况轮： 「功能对话框（八屏预览集外）」两节补齐实况——任务清单对话框与群工具对话框 各浅深一（live-task-dialog[-dark]／live-group-tools[-dark]，由 test_task_dialog／test_group_tools_dialog 冒烟腿程序化抓取：真服务端＋ 真实数据面，任务台账六项含日历展开态与外部任务拉取面、投票台账三票含匿名 多选与到点自动关票；抓取腿照 test_live_shots grab_pair 式，亮暗各一、抓完 显式回亮）。八屏预览集与轮播十二席口径不变（十一席实况＋「我」屏原型稿）， 鸿蒙端承诺外维持前令。2026-10-11「我」屏实况轮：Android「我」屏落地（ 5e213ba，MeActivity——账号卡接 ORG_QUERY/ORG_DATA 组织资料；设备管理/登录 记录/留存策略协议无查询面，屏内如实标「未接入」），android-34 模拟器＋本机 serve 走查实况浅／深各一（walkthrough-20/21 同源，入 apps/android/docs/）， 首页轮播 mobile-me 席由原型稿渲染换实况（mobile-live-me[-light|-dark]）。 八屏预览集不变，轮播十二席全实况收口；鸿蒙端承诺外维持前令。
